รายละเอียดสินค้า:
|
| สี: | สีขาว | การปรับแต่ง: | OEM, ODM |
|---|---|---|---|
| การบรรจุ: | 1 ชิ้น / กล่อง | การรับประกัน: | 1 ปี |
| Drawtube: | Trinocular | ทฤษฎี: | กล้องจุลทรรศน์โลหการ |
| เวลานำ: | 15-20 วันทำการ | สามารถในการผลิต: | 1,000 ชิ้น / เดือน |
| ระบบออปติคัล: | Infinity Achromatic Optical System | ช่องมองภาพ: | WF PL10X/22 มม. |
| จมูก: | หกตำแหน่ง | วัตถุประสงค์: | 5X, 10X, 20X, 50X, 100X |
| การสังเกต: | Dark Filed, โพลาไรซ์, การสะท้อน, Bright Filed, DIC | โฟกัส: | ปรับละเอียดและหยาบ |
| แสงสูง: | กล้องจุลทรรศน์สนามมืด Trinocular,กล้องจุลทรรศน์สนามมืด 50X,กล้องจุลทรรศน์แสงสนามมืดของกล้อง |
||

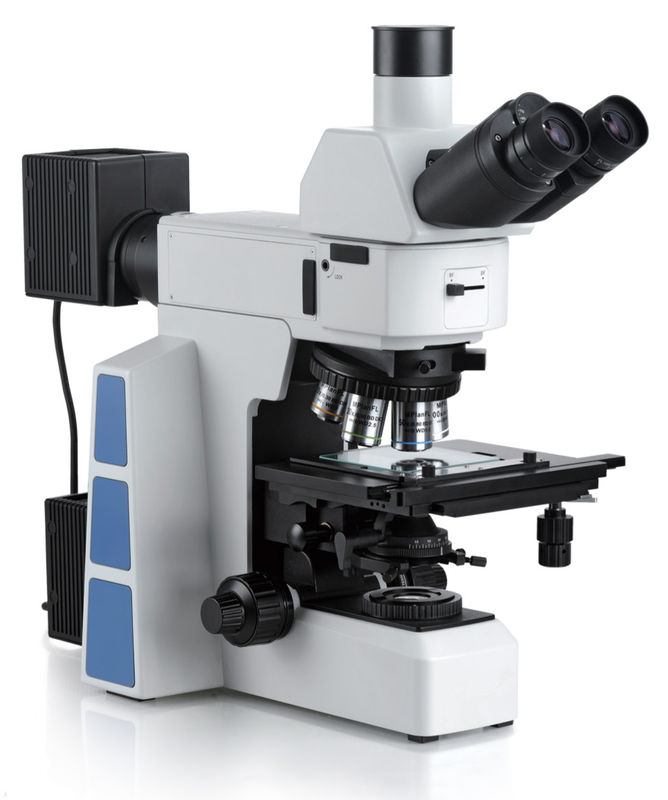

อินฟินิตี้ Trinocular Dark Field DIC Metallurgical Laboratory Industrial Optical Microscope พร้อม Camera
M10103 อินฟินิตี้ Trinocular Dark Field DIC Metallurgical Laboratory Industrial Optical Microscope พร้อม Cameraโลหะวิทยาส่วนใหญ่หมายถึงสาขาของวัสดุศาสตร์ที่ใช้กล้องจุลทรรศน์แบบออปติคัล (โลหะ) และกล้องจุลทรรศน์สเตอริโอเพื่อวิเคราะห์ ศึกษา และกำหนดลักษณะโครงสร้างจุลภาค โครงสร้างพลังงานต่ำ และโครงสร้างแตกหักของวัสดุซึ่งรวมทั้งการถ่ายภาพและการวิเคราะห์เชิงคุณภาพของโครงสร้างจุลภาคของวัสดุการกำหนดลักษณะเชิงปริมาณยังรวมถึงการเตรียมตัวอย่างและวิธีการสุ่มตัวอย่างที่จำเป็นโดยส่วนใหญ่จะสะท้อนและกำหนดลักษณะเฟสและโครงสร้างของวัสดุ เม็ดคริสตัล (รวมถึงผลึกย่อยที่เป็นไปได้) จำนวน สัณฐานวิทยา ขนาด การกระจาย การวางแนว และการจัดเรียงเชิงพื้นที่ของการรวมตัวที่ไม่ใช่โลหะและแม้แต่ข้อบกพร่องของคริสตัลบางอย่าง (เช่น ความคลาดเคลื่อน)
คุณสมบัติ:
- นำระบบออปติคัลการแก้ไขสีคู่และการเพิ่มความคมชัด (ICCS) แบบอินฟินิตี้ที่ดีที่สุดในโลกมาใช้ เพื่อให้ผู้ใช้ได้ภาพที่คมชัดที่สุด
- ใช้ส่วนบน 5 แบบ ส่วนล่าง 3 แบบและ 2 คอลัมน์รวมกัน สามารถรวมกันได้ตามอำเภอใจและยืดหยุ่นตามความต้องการในการตรวจจับวัสดุและต้นทุนทางเศรษฐกิจ ซึ่งสามารถวิเคราะห์วัสดุโปร่งใส วัสดุทึบแสง และวัสดุเรืองแสงได้ในขณะเดียวกันก็มีพื้นที่อัปเกรดที่แข็งแกร่งเพื่อให้แน่ใจว่าข้อกำหนดในการทดสอบในอนาคตของคุณ
- ความสูงของรุ่นที่ใหญ่ที่สุดในอุตสาหกรรมสามารถสูงถึง 380 มม. ทำให้คุณมีพื้นที่ใช้งานที่พิเศษ
- มีความยืดหยุ่นใกล้เคียงกับผู้ใช้ ไม่จำเป็นต้องมีบุคลากรมืออาชีพในการอัพเกรดชิ้นส่วนของอุปกรณ์ และผู้ใช้สามารถดำเนินการให้เสร็จสิ้นได้ด้วยตัวเอง

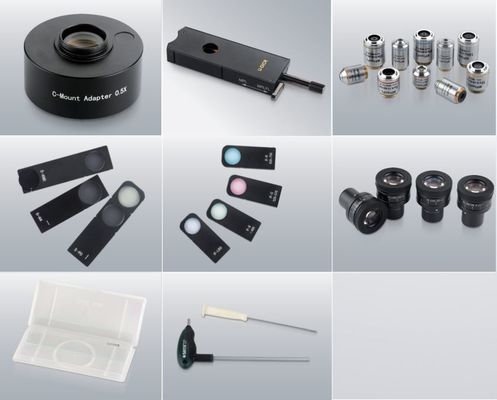

| รายการ | ข้อมูลจำเพาะ | M10103A | M10103B |
| ระบบออปติคัล | ระบบออปติคัลแก้ไขสีอินฟินิตี้ | ● | ● |
| การสังเกต | สนามสว่าง / สนามมืด / โพลาไรซ์ / DIC | ● | ● |
| ช่องมองภาพ | ช่องมองภาพมุมกว้างช่องมองภาพสูง PL10X25mm ปรับแก้สายตาได้ | ● | ● |
| ช่องมองภาพมุมกว้างช่องมองภาพสูง PL10X25mm พร้อมเส้นเล็ง ปรับไดออปเตอร์ | ○ | ○ | |
| กำลังดูหัว | ภาพเอียง 30°, ตั้งตรง, หัวสามตาเจมเมลอินฟินิตี้ที่มีระยะห่างระหว่างรูม่านตา 50-76 มม., อัตราส่วนการแยก 100:0 หรือ 0:100 | ● | ● |
| 30° เอียง, ภาพกลับหัว, อินฟินิตี้ gemel trinocular head, ระยะห่างระหว่างรูม่านตา: 50 มม. ~ 76 มม.;อัตราส่วนการแยก R:T=100:0 หรือ 20:80 หรือ 0:100 | ○ | ○ | |
| ปรับได้ 5-35 °, ภาพตั้งตรง, หัว trinocular gemel อินฟินิตี้, ระยะห่างระหว่างรูม่านตา: 50 มม. ~ 76 มม.อัตราส่วนการแยก R:T=100:0 หรือ 0:100 | ○ | ○ | |
| วัตถุประสงค์ | BD วัตถุประสงค์ทางโลหะวิทยากึ่ง apochromatic 5X/0.15, WD=13.5mm | ● | ● |
| BD วัตถุประสงค์ทางโลหะวิทยากึ่งไม่มีมิติ 10X/0.30, WD=9mm | ● | ● | |
| BD วัตถุประสงค์ทางโลหะวิทยากึ่งไม่มีมิติ 20X/0.50, WD=2.5mm | ● | ● | |
| BD วัตถุประสงค์ทางโลหะวิทยากึ่งไม่มีมิติ 50X/0.80, WD=1.0mm | ● | ● | |
| BD วัตถุประสงค์ทางโลหะวิทยากึ่งไม่มีมิติ 100X/0.90, WD=1.0mm | ● | ● | |
| BD วัตถุประสงค์ทางโลหะวิทยากึ่งไม่มีมิติ 20X/0.40, LWD=8.5mm | ○ | ○ | |
| วัตถุประสงค์ทางโลหะวิทยากึ่งวัตถุกึ่งโปร่งแสงแบบสว่าง 5X/0.15, WD=19.5mm | ○ | ○ | |
| วัตถุประสงค์ทางโลหะวิทยากึ่งกึ่งไร้เงาที่สว่างสดใส 10X/0.30, WD=10.9mm | ○ | ○ | |
| วัตถุประสงค์ทางโลหะวิทยากึ่งกึ่งไร้เงาที่สว่างสดใส 20X/0.50, WD=3.20mm | ○ | ○ | |
| วัตถุประสงค์ทางโลหะวิทยากึ่งกึ่งโปร่งแสงแบบสว่าง 50X/0.80, WD=1.20mm | ○ | ○ | |
| วัตถุประสงค์ทางโลหะวิทยากึ่งกึ่งไร้เงาที่สว่างสดใส 100X/0.90, WD=1.0mm | ○ | ○ | |
| วัตถุกึ่งไม่มีมิติพร้อมวงแหวนปรับแก้ 50X/0.70, WD=2.3~2.9mm | ○ | ○ | |
| ไฟล์แนบ DIC | สมัคร BD วัตถุประสงค์ | ○ | ○ |
| จมูก | BD sextuple nosepiece (พร้อมช่อง DIC) | ● | ● |
| BD quintuple nosepiece (พร้อมช่อง DIC) | ○ | ○ | |
| ช่องจมูก Sextuple แบบ Bright field (พร้อมช่อง DIC) | ○ | ○ | |
| ช่องจมูกช่องจมูกแบบ Bright field (พร้อมช่อง DIC) | ○ | ○ | |
| กรอบ | ตัวสะท้อน/ส่ง, การปรับหยาบและละเอียดแบบโคแอกเซียลตำแหน่งต่ำ, ระยะการปรับหยาบ: 25 มม.;ละเอียดแม่นยำ: 0.001 มม.พร้อมตัวหยุดปรับหยาบและปรับความตึงหม้อแปลงแรงดันไฟฟ้ากว้าง 100-240V ในตัว, เอาต์พุตกำลังสองทางปรับความเข้มได้ด้วยชุดดิจิตอลและรีเซ็ตสวิตช์สำหรับการสะท้อนและการส่งผ่าน, ฟิลเตอร์ส่งในตัว LBD/ND6/ND25) | ● | |
| ตัวสะท้อน การปรับหยาบ coaxial ตำแหน่งต่ำ และปรับละเอียด ระยะการปรับหยาบ: 25 มม.ละเอียดแม่นยำ: 0.001 มม.พร้อมตัวหยุดปรับหยาบและปรับความตึงหม้อแปลงแรงดันไฟฟ้ากว้าง 100-240V ในตัวปรับความเข้มได้ด้วยชุดดิจิตอลและรีเซ็ต | ● | ||
| ไฟสะท้อนแสง | ไฟสะท้อนแสง BD พร้อมไดอะแฟรมสนามม่านตาและไดอะแฟรมรูรับแสง ปรับจากส่วนกลางได้พร้อมช่องใส่แผ่นกรองและช่องโพลาไรซ์พร้อมสวิทซ์ปรับแสงสนามมืด | ● | ● |
| กรอง | ตัวกรองสัญญาณรบกวน ธรรมชาติ สำหรับแสงสะท้อน | ● | ● |
| ตัวกรองสัญญาณรบกวน blue≤480nm สำหรับแสงสะท้อน | ○ | ○ | |
| ตัวกรองสัญญาณรบกวน สีเขียว: 520nm-570nm สำหรับแสงสะท้อน | ○ | ○ | |
| ตัวกรองสัญญาณรบกวน สีแดง: 630nm-750nm สำหรับแสงสะท้อน | ○ | ○ | |
| บ้านโคมไฟ | หลอดฮาโลเจน 12V100W ตั้งไว้ตรงกลาง | ● | ● |
| หลอดฮาโลเจน 12V/100W (Philips 7724) | ● | ● | |
| เวที | เวทีกลไก 3 ชั้น 4 นิ้วพร้อมแผ่นกระจก (สำหรับรุ่น RT) / แผ่นโลหะ (สำหรับรุ่น R) ระยะการเคลื่อนที่: 102 มม. (Y) * 105 มม. (X) | ● | ● |
| โต๊ะทำงานแบบหมุน | ใช้กับเวเฟอร์ 2"/3"/4" | ● | ● |
| คอนเดนเซอร์ | คอนเดนเซอร์อะโครมาติกชนิดสวิงเอาท์ (NA0.9) | ● | |
| โพลาไรเซอร์ | โพลาไรเซอร์คงที่ | ● | ● |
| เครื่องวิเคราะห์ | เครื่องวิเคราะห์พิกัด 360° | ● | ● |
| เครื่องวิเคราะห์คงที่ | ○ | ○ | |
| โฟกัส C-Mount | 1X โฟกัส C-mount | ● | ● |
| 0.35X โฟกัส C-mount | ○ | ○ | |
| 0.5X โฟกัส C-mount | ○ | ○ | |
| 0.65X โฟกัส C-mount | ○ | ○ | |
| ไมโครมิเตอร์เวที | ไมโครมิเตอร์วัดระยะความเที่ยงตรงสูง (0.01 มม.) | ○ | ○ |
| อัลเลน คีย์ | Type4 | ● | ● |
| Type5 | ● | ● | |
| บรรจุภัณฑ์ | ฟองน้ำ+กล่องใน+กล่อง(สำหรับแพ็คเดียว) | ● | ● |
หมายเหตุ: ● หมายถึงมาตรฐาน ○ หมายถึงตัวเลือก
กล้องจุลทรรศน์โลหการ M10103 รุ่นใหม่สำหรับการวิจัยด้วยการออกแบบที่บุกเบิกในด้านรูปลักษณ์และการทำงาน ถือกำเนิดขึ้นเพื่อมอบโซลูชันการตรวจจับที่สมบูรณ์แบบและพัฒนารูปแบบใหม่ของอุตสาหกรรม
กำลังดูหัวด้วยอัตราส่วนการแยกหลายส่วน
หัวอ่าน M10103 ได้รับการออกแบบให้มีหลายตัวเลือกสำหรับอัตราส่วนการแยกด้วยระบบภาพลำแสงกว้าง ให้มุมมองภาพกว้างพิเศษ 26.5 มม.หัวไตรรงค์ที่มีภาพตั้งตรง อัตราส่วนการแยก กล้องสองตา:Trinocular= 100:0 หรือ 0:100ทิศทางการเคลื่อนที่ของตัวอย่างจะเหมือนกับที่สังเกตได้หัวไตรรงค์ที่มีภาพกลับหัว อัตราส่วนการแยก กล้องสองตา: Trinocular=100:0 หรือ 20:80 หรือ 0:100นอกจากการเน้นแสง 100% ไปที่หลอดเลนส์ใกล้ตาหรือท่อของกล้องแล้ว ยังมีอีกทางเลือกหนึ่งที่มีแสง 20% สำหรับหลอดเลนส์ตาและ 80% สำหรับหลอดกล้อง เพื่อให้สามารถดูการสังเกตช่องมองภาพและเอาต์พุตภาพได้ในเวลาเดียวกัน
ระบบโพลาไรซ์
โพลาไรเซอร์และตัววิเคราะห์ในระบบโพลาไรซ์ช่วยขจัดแสงเล็ดลอดในการตรวจจับเซมิคอนดักเตอร์และ PCB ทำให้ได้ภาพที่มีรายละเอียดที่ชัดเจนมีเครื่องวิเคราะห์แบบตายตัวและเครื่องวิเคราะห์แบบหมุนได้สำหรับตัวเลือกสามารถสังเกตตัวอย่างได้ที่มุมโพลาไรซ์ต่างๆ ด้วย 360.เครื่องวิเคราะห์แบบหมุนได้นอกจากนี้ ระบบโพลาไรซ์นี้สามารถอัพเกรดเป็นระบบคอนทราสต์สัญญาณรบกวนความแตกต่างของ Nomarski หลังจากติดตั้ง DIC ที่พัฒนาขึ้นใหม่
ระบบความคมชัดของสัญญาณรบกวนความแตกต่างของ Nomarski
สามารถตรวจจับความเปราะบางบนพื้นผิวซึ่งไม่สามารถพบได้ในพื้นที่สว่าง โดยใช้สิ่งที่แนบมากับ U-DICR เพื่อสร้างพื้นหลังที่มีคอนทราสต์สูงใช้กันอย่างแพร่หลายในการทดสอบอนุภาคนำไฟฟ้าของ LCD รอยขีดข่วนบนพื้นผิวของดิสก์ที่มีความแม่นยำ

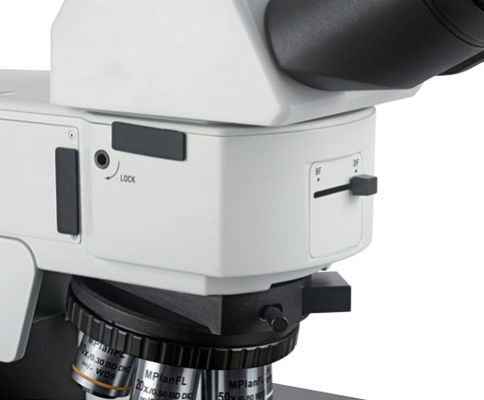

การเชื่อมโยงระหว่างตัวกรองความหนาแน่นเป็นกลางและสวิตช์สำหรับ BF & DF
คันโยกด้านหน้าไฟส่องสว่างใช้เพื่อสลับระหว่างสนามสว่างและสนามมืด และอยู่ร่วมกับฟิลเตอร์ความหนาแน่นเป็นกลาง (ND50)เมื่อคุณเปลี่ยนจาก DF เป็น BF ฟิลเตอร์ ND50 ในตัวจะทำหน้าที่ลดความเข้มของแสง เป็นวิทยาศาสตร์มากขึ้น และสะดวกสบายมากขึ้น
อุปกรณ์เสริมจมูก
มุมรวมระหว่างแกนออปติคัลและแกนหมุนของปลายจมูกหลายอันลดลงเหลือ 15°การปรับปรุงความถูกต้องของการตั้งศูนย์และการโฟกัสจะเป็นประโยชน์สามารถรวบรวมวัตถุประสงค์ได้สูงสุดเจ็ดรายการพร้อมกันกำลังขยายอย่างต่อเนื่องและสมเหตุสมผลจากต่ำไปสูงสามารถทำได้
การออกแบบตามหลักสรีรศาสตร์

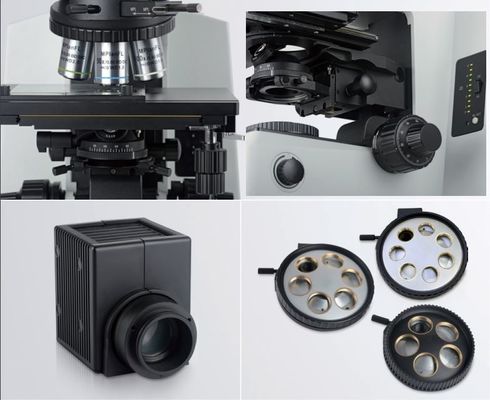

■ ความเข้มสามารถปรับได้อย่างยืดหยุ่นโดยอุปกรณ์ลดแสงซึ่งอยู่ทางด้านขวาของเฟรมแรงดันไฟฟ้าเปลี่ยนจอแสดงผลดิจิตอลทั้งหมดการปรับความเข้มและการโฟกัสแบบโคแอกเซียลในเวลาเดียวกันช่วยเพิ่มประสิทธิภาพในการทำงาน
■ แสงสะท้อนหรือแสงส่องผ่านสามารถเปลี่ยนได้ด้วยปุ่มบนจอแสดงผลลดแสงแบบดิจิตอลการใช้ปุ่ม RE-SET เพื่อรักษาความเข้มของแสงไว้ที่ประมาณ 8V (โดยมีเครื่องหมายกล้องอยู่ที่หน้าจอลดแสง) ซึ่งเป็นแรงดันไฟฟ้าที่เหมาะสมที่สุดสำหรับการถ่ายภาพด้วยกล้องจุลทรรศน์
■ ที่ยึดตัวกรองในตัวสี่ตัวพร้อมตัวกรองมาตรฐานสามตัว ที่ยึดที่ว่างเปล่าหนึ่งตัวสำหรับตัวกรองเสริมตัวกรองทั้งหมดสามารถเคลื่อนออกจากเส้นทางแสงได้โดยการดึงคันโยกออก
■ ระบบโฟกัสโคแอกเซียลตำแหน่งต่ำพร้อมการปรับความตึง ช่วงหยาบ 25 มม. และความแม่นยำ 0.001 มม.สามารถวัดความสูงของตัวอย่างขนาดเล็ก เช่น ลูกบัดกรี
เวทีปรับชิดขวา
เวทีกลสองชั้นขนาด 4 นิ้วพร้อมอุปกรณ์ล็อคเพื่อ จำกัด การเคลื่อนที่ของแกน Yมีการใช้กันอย่างแพร่หลายในการตรวจจับแนวนอนเพื่อหลีกเลี่ยงการสูญหายแผ่นกระจกติดสำหรับแสงส่องผ่านได้
ไฟส่องผ่านและสะท้อนแสง
บ้านโคมอายุการใช้งานยาวนาน 12V 100W พร้อมหลอดฮาโลเจน PHILIPS 7724 ให้แสงสว่างที่สม่ำเสมอคอนเดนเซอร์อะโครมาติกชนิดสวิงเอาท์ใหม่ (NA0.9) ปรับปรุงประสิทธิภาพการส่องสว่างของโคห์เลอร์ด้วยกำลังขยายที่ต่ำกว่า และแก้ไขความคลาดเคลื่อนสีและความคลาดเคลื่อนของสีทรงกลม
วัตถุประสงค์ทางโลหะวิทยากึ่ง apochromatic ระดับมืออาชีพของ LWD
■ วัตถุประสงค์ BD ได้รับการออกแบบมาสำหรับการใช้งานอเนกประสงค์ พร้อมใช้งานสำหรับการสังเกตในสนามที่สว่าง/สนามมืด/ โพลาไรซ์/ DICด้วยแสงที่ส่องผ่านในปริมาณมาก ประสิทธิภาพของการตรวจสอบตัวอย่างจึงดีขึ้น
■ ใช้เลนส์ที่มีการส่งผ่านแสงสูงและเทคโนโลยีการเคลือบขั้นสูงอย่างเคร่งครัด โดยจะคืนค่าสีธรรมชาติของตัวอย่าง
■ ฝาครอบอะลูมิเนียมช่วยลดน้ำหนัก ป้องกันมลพิษ และยังปรับปรุงการควบคุมของปลายจมูก
■ การออกแบบกึ่งไร้เงาช่วยเพิ่มความคมชัดและความคมชัดของภาพ
■ ระยะการทำงานที่ยาวนานตอบสนองความต้องการของการตรวจจับแบบมืออาชีพ มันถูกนำไปใช้อย่างกว้างขวางในอุตสาหกรรมทุกประเภท
■ วัตถุประสงค์เหล่านี้ยังสามารถใช้ในการสังเกตการเรืองแสงได้อีกด้วย
■ วัตถุประสงค์ของฟิลด์สว่าง LWD ระดับมืออาชีพสำหรับตัวเลือก
ช่องมองภาพมุมกว้างพิเศษแบบ High eye-point
■ เลนส์ใกล้ตา M10103 ทะลุมุมมองทั่วไป 22 มม. ถึง 25 มม. และ 26.5 มม. มุมมองที่ราบรื่นและกว้างกว่ามาก ช่วยในการปรับปรุงประสิทธิภาพการทำงาน
■ ระบุตำแหน่งหมุดบนช่องมองภาพที่สอดเข้าไปในท่อช่องมองภาพ โดยยึดช่องมองภาพเพื่อให้โฟกัสได้ง่ายช่วงไดออปเตอร์ที่ปรับได้ใหญ่ขึ้นตั้งแต่ -8 ถึง +5 ตรงตามความต้องการของผู้ใช้ที่แตกต่างกัน
■ ยางรองตาสามารถเปิดขึ้นได้เพื่อหลีกเลี่ยงแสงเล็ดลอดจากภายนอกผู้สวมแว่นตาควรคว่ำถ้วยเพื่อป้องกันทั้งแว่นสายตาและเลนส์ใกล้ตา
M10103 พร้อมใช้งานสำหรับการสังเกตหลายจุด เช่น ฟิลด์สว่าง ฟิลด์มืด (เฉพาะแสงสะท้อน) โพลาไรซ์ DIC (แสงสะท้อนเท่านั้น)
M10103 กล้องจุลทรรศน์โลหการทางแสง (มม.)
แผนผังเค้าโครงทั่วไปของกล้องจุลทรรศน์โลหการ M10103 ซีรี่ส์
