รายละเอียดสินค้า:
|
| จมูก: | Nosepiece เข้ารหัส 6 รู | Z ความละเอียด: | 0.1um |
|---|---|---|---|
| ขนาด: | 1050X450X690mm | แรงดันไฟฟ้า: | 110-220VAC,60/50Hz |
| พลัง: | 80W | อุณหภูมิในการทำงาน: | 10°~38°ซ |
| ความชื้นในการทำงาน: | 10%~90%(ไม่มีการควบแน่น) | ระยะเคลื่อนที่: | 100mm |
| น้ำหนัก: | 86กก. | ความสามารถในการทำซ้ำ: | 15um |
| อายุการใช้งาน LED: | 40000 ชั่วโมง | ดูวิธีการ: | ส่ง / สะท้อนไฟ LED |

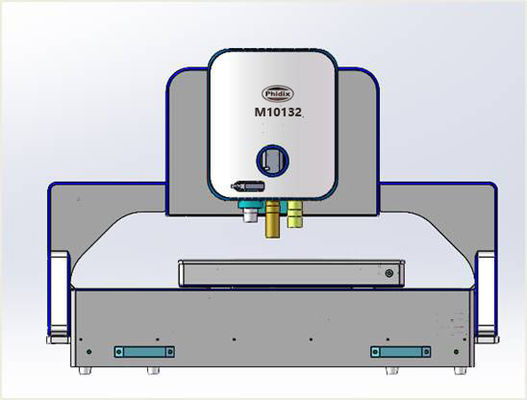

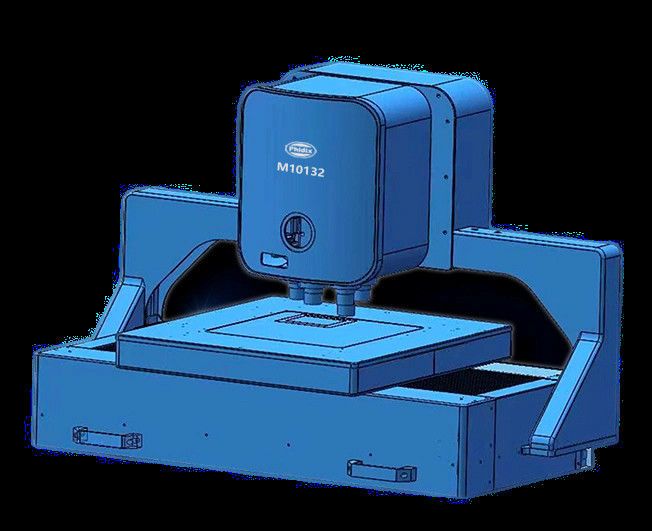

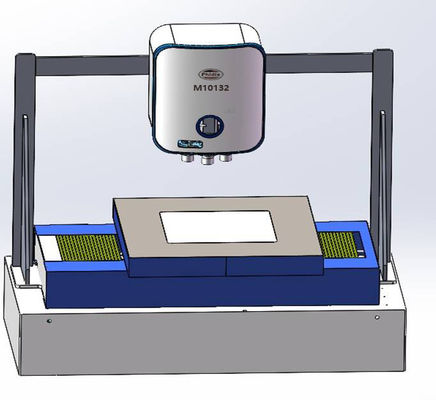

M10132 กล้องจุลทรรศน์ 3D อัตโนมัติอุตสาหกรรมโครงสำหรับตั้งสิ่งของการออกแบบอุตสาหกรรม
M10132 เป็นระบบกล้องจุลทรรศน์ที่รวมการสังเกต+การวัด+การบันทึกมันรวมกล้องจุลทรรศน์สเตอริโอ, กล้องจุลทรรศน์โลหะวิทยา, กล้องจุลทรรศน์การวัด 3 มิติเป็นหนึ่งเดียว, ผ่านการสังเกตแสงอัตโนมัติชั้นนำ, แพลตฟอร์มแบบใช้มอเตอร์ที่มีช่วงการเคลื่อนไหวขนาดใหญ่ 300x300 มม., ไปจนถึงส่วนต่อประสานผู้ใช้ที่ใช้งานได้เต็มรูปแบบอย่างแท้จริง, ตั้งแต่การถ่ายภาพระดับมาโครไปจนถึงการวัดรายละเอียดระดับไมโคร .
คุณสมบัติ: ใช้การโฟกัสด้วยแสงเป็นหลักการวัด และใช้วิธีการตรวจจับด้วยแสงที่มีความแม่นยำสูงเพื่อการวัดขนาดที่แม่นยำไม่เพียงแต่สามารถจัดแนวภาพเป้าหมายเท่านั้น แต่ยังสามารถสังเกตสถานะพื้นผิวของจุดวัดได้ และสามารถวัดความสูง ความยาว เส้นผ่านศูนย์กลาง เส้นรอบวง ฯลฯ กำลังขยายสูงเหมาะสำหรับ
การวัดผลิตภัณฑ์ที่มีความแม่นยำและยังใช้เป็นกล้องจุลทรรศน์กำลังสูงได้อีกด้วย
ระบบการวัดการสแกนอัตโนมัติเต็มรูปแบบ 3 มิติ
กล้องจุลทรรศน์โลหะวิทยาเกรดการวิจัย M10132 ใหม่ได้อัปเกรดเป็นโมเดลระยะการทำงานแบบใช้มอเตอร์ XYZ รวมกับซอฟต์แวร์ 2D/3D อันทรงพลัง ซึ่งรวมเอาองค์ประกอบแรกเข้าไว้ด้วยกัน ตั้งแต่ลักษณะที่ปรากฏจนถึงประสิทธิภาพ มันเป็นไปตามแนวโน้มการออกแบบชั้นนำระดับสากลอย่างใกล้ชิด เราจะดำเนินการต่อไป เพื่อให้บริการลูกค้าด้วยโซลูชันการตรวจสอบอุตสาหกรรม 3 มิติที่สมบูรณ์แบบ
M10132 กล้องจุลทรรศน์ 3 มิติอัตโนมัติสำหรับอุตสาหกรรม
•ระบบการวัดกล้องจุลทรรศน์อุตสาหกรรมแบบโครงสำหรับตั้งสิ่งของด้วยคอมพิวเตอร์และซอฟต์แวร์
• Nosepiece แบบใช้มอเตอร์ 6 รูพร้อม Infinity Plan LWD Metallurgical 5x10x20x50x100x
•X/Y/Z Motorized Working Stage Moving Range 300x300/20mmResolution15um
•แผนที่ไฟฟ้าแบบเรียลไทม์ของกล้อง Marco เพื่อภาพรวมและคำแนะนำเกี่ยวกับจุดที่น่าสนใจ
•ซอฟต์แวร์เวอร์ชันขั้นสูงของ 3D รวมถึงฟังก์ชันการเย็บและการวัดภาพ 2 มิติและ 3 มิติอัตโนมัติเต็มรูปแบบ
| รายการ | ข้อมูลจำเพาะ | ม10127 |
|
ตัวหลัก
|
Nosepiece: 6 รูรหัส Nosepiece มอเตอร์ | ● |
| วัตถุประสงค์: Infinity LWD Semi-APO Metallurgical 2x,5x,10x,20x,50x,100x | ● | |
| เวลาชีวิต LED: 40,000 ชั่วโมง | ● | |
| วิธีการดู: ส่ง/สะท้อนแสง LED | ● | |
| วิธีการดู: โพลาไรซ์ | ○ | |
| วิธีการดู: DIC | ○ | |
|
สเตจมอเตอร์ XYZ
|
การทำซ้ำ: 15um | ● |
| ความสามารถในการทำซ้ำ: 3um | ○ | |
| ความเร็วในการเคลื่อนที่: 12 มม./วินาที (สูงสุด) | ● | |
| ระยะการเคลื่อนที่ : 300x300mm | ● | |
| ขนาดเวที : 550X570X65mm | ● | |
| รับน้ำหนักได้ : 10กก | ● | |
| Z การควบคุมด้วยมอเตอร์ | ความเร็วโฟกัสอัตโนมัติ 0.3 วินาที (เร็วที่สุด), ปกติ 1-3 วินาที | ● |
| Z ความละเอียด: 0.1um | ● | |
| ความเร็วในการเคลื่อนที่: 20 มม./วินาที (สูงสุด) | ● | |
| ระยะการเคลื่อนที่: 100 มม | ● | |
| กล้องไมโคร | กล้องดิจิตอล: 9.0M USB3.0 GS Shutter Digital Camera, 1'' CMOS, FPS 15@5440x3648, 50@2736x1824, 60@1824x1216 | ● |
| เวทีรอบ | หมุนได้ 360° ปรับมุมเอียงได้ 30° | ○ |
| กล้องมาร์โค | ดูฟิลด์สูงสุด 70 มม. * 90 มม. ความละเอียด 0.2 มม | ○ |
| คอมพิวเตอร์ |
Dell Xeon W-2265 12 คอร์ 3.5GHz, 128G+1TNVMe 4T, RTX4000-8G, 27"4K, ซอฟต์แวร์ที่ติดตั้งไว้ล่วงหน้าคอมพิวเตอร์มาตรฐานสำหรับซอฟต์แวร์เวอร์ชัน 2DF, 3D |
● |
|
Dell i5 64G 256G+1T, กราฟิก 2G, 27" 4K, ซอฟต์แวร์ที่ติดตั้งล่วงหน้า คอมพิวเตอร์มาตรฐานสำหรับซอฟต์แวร์เวอร์ชัน 2D, 2DB |
○ | |
| ซอฟต์แวร์ | 3D เพิ่ม 3D Scan สำหรับ XYZ Stage+Computer | ● |
| 2D, Plane Scan, สำหรับ XY หรือ XYZ Stage + คอมพิวเตอร์ | ○ | |
| 2DF เพิ่มการสแกนฟิวชั่นขึ้น / ลงสำหรับ XYZ Stage + คอมพิวเตอร์ | ○ | |
| รูปแบบภาพ | เอาท์พุต: JPEG, TIFF | ● |
|
เครื่องยนต์ ขั้นตอนการทำงาน |
สเต็ปปิ้งมอเตอร์ XYZ, สเต็ปปิ้งมอเตอร์ 2 เฟส, โมดูลความแม่นยำสูง, วัสดุอลูมิเนียมอัลลอยด์, พื้นผิวอะโนไดซ์, ป้องกันการกัดกร่อนและทนต่อการขีดข่วน | ● |
หมายเหตุ: ● หมายถึงมาตรฐาน ○ หมายถึงทางเลือก
ซอฟต์แวร์สแกนกล้องจุลทรรศน์อัตโนมัติเต็มรูปแบบ
2D 2DB
มอเตอร์ X/Y มอเตอร์ X/Y/Z
การสแกนระนาบ 2 มิติ การสแกนเอียง 2 มิติ
2ดีเอฟ3D
มอเตอร์ X/Y/Z มอเตอร์ X/Y/Z
การสแกนฟิวชั่น 2 มิติ การสแกน 3 มิติ
