รายละเอียดสินค้า:
|
| สี: | สีขาว | การปรับแต่ง: | OEM, ODM |
|---|---|---|---|
| ขนาด: | 350X450X690มม | แรงดันไฟฟ้า: | 110-220VAC,60/50Hz |
| พลัง: | 80W | อุณหภูมิในการทำงาน: | 10°~38°ซ |
| ความชื้นในการทำงาน: | 10%~90%(ไม่มีการควบแน่น) | ความสามารถในการทำซ้ำ: | ≤10um อัพเกรดเป็น <3um |
| น้ำหนัก: | 36กก. | วัตถุประสงค์: | Infinity LWD โลหะกึ่ง APO 5x,10x, 20x, 50x,100x |
| อายุการใช้งาน LED: | 40000 ชั่วโมง | ดูวิธีการ: | สะท้อนแสง LED |
3D Full Auto Scanning Measurement System กล้องจุลทรรศน์การออกแบบอุตสาหกรรม
M10127 เป็นระบบกล้องจุลทรรศน์ที่รวมการสังเกต+การวัด+การบันทึกรวมกล้องจุลทรรศน์สเตอริโอ กล้องจุลทรรศน์โลหะวิทยา กล้องจุลทรรศน์การวัด 3 มิติเข้าไว้ด้วยกัน ผ่านการสังเกตแสงอัตโนมัติชั้นนำ แท่นขับเคลื่อนด้วยมอเตอร์ที่มีช่วงการเคลื่อนที่ขนาดใหญ่ 300*300 มม. ไปจนถึงส่วนต่อประสานผู้ใช้ที่ใช้งานได้เต็มรูปแบบอย่างแท้จริง ตั้งแต่การถ่ายภาพระดับมาโครไปจนถึงระดับไมโคร การวัดโดยละเอียด
คุณสมบัติ: ใช้การโฟกัสด้วยแสงเป็นหลักในการวัด และใช้วิธีการตรวจจับด้วยแสงที่มีความแม่นยำสูงเพื่อการวัดขนาดที่แม่นยำไม่เพียงแต่สามารถจัดแนวภาพเป้าหมายได้เท่านั้น แต่ยังสามารถสังเกตสถานะพื้นผิวของจุดวัดได้ด้วย และความสูง ความยาว เส้นผ่านศูนย์กลาง เส้นรอบวง ฯลฯสามารถวัดได้กำลังขยายสูง เหมาะสำหรับการตรวจวัดผลิตภัณฑ์ที่มีความแม่นยำ และยังสามารถใช้เป็นกล้องจุลทรรศน์กำลังสูงได้อีกด้วย
ระบบการวัดการสแกนอัตโนมัติเต็มรูปแบบ 3 มิติ
กล้องจุลทรรศน์โลหะวิทยาเกรดการวิจัย M10127 ใหม่ได้อัปเกรดเป็นโมเดลระยะการทำงานที่ใช้มอเตอร์ XYZ รวมกับซอฟต์แวร์ 2D/3D อันทรงพลัง ซึ่งรวมเอาสิ่งแรกหลายอย่าง ตั้งแต่รูปลักษณ์ไปจนถึงประสิทธิภาพ มันเป็นไปตามแนวโน้มการออกแบบชั้นนำระดับสากลอย่างใกล้ชิด เราจะดำเนินการต่อไป เพื่อให้บริการลูกค้าด้วยโซลูชันการตรวจสอบอุตสาหกรรม 3 มิติที่สมบูรณ์แบบ

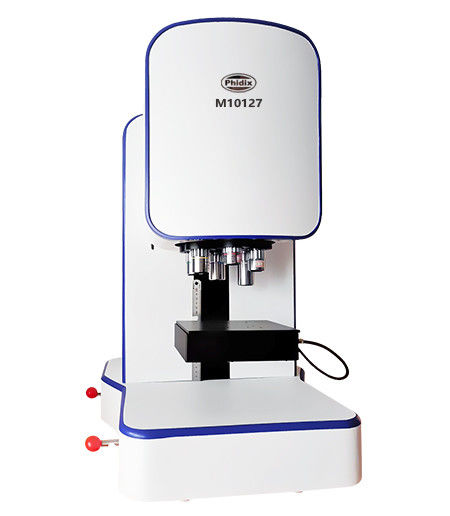

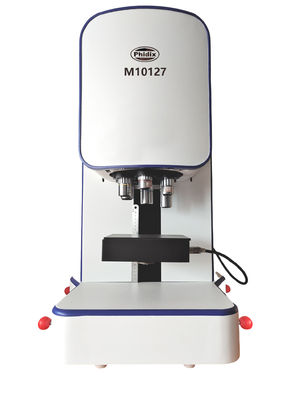

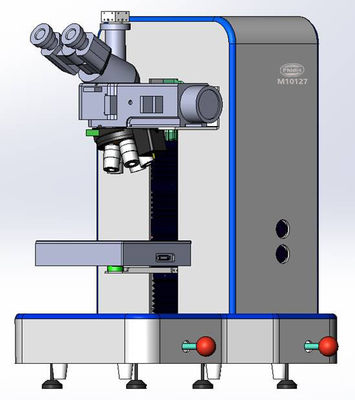

M10127 กล้องจุลทรรศน์ 3 มิติอัตโนมัติสำหรับอุตสาหกรรม
•ระบบการวัดอุตสาหกรรมด้วยมอเตอร์พร้อมคอมพิวเตอร์และซอฟต์แวร์
• Nosepiece แบบใช้มอเตอร์ 6 รูพร้อม Infinity Plan LWD Metallurgical 5x10x20x50x100x
•X/Y/Z Motorized Working Stage Moving Range 50x50/200mm Resolution 15um
•แผนที่ไฟฟ้าแบบเรียลไทม์ของกล้อง Marco เพื่อภาพรวมและคำแนะนำเกี่ยวกับจุดที่น่าสนใจ
•ซอฟต์แวร์เวอร์ชันขั้นสูงของ 3D รวมถึงฟังก์ชันการเย็บและการวัดภาพ 2 มิติและ 3 มิติอัตโนมัติเต็มรูปแบบ
| รายการ | ข้อมูลจำเพาะ | ม10127 |
ตัวหลัก | Nosepiece: 6 รูรหัส Nosepiece มอเตอร์ | ● |
| วัตถุประสงค์: Infinity LWD Metallurgical Semi-APO 5x,10x, 20x, 50x,100x | ● | |
| เวลาชีวิต LED: 40,000 ชั่วโมง | ● | |
| วิธีการดู: สะท้อนแสง LED | ● | |
| วิธีการดู: โพลาไรซ์ | ○ | |
| วิธีการดู: DIC | ○ | |
สเตจมอเตอร์ XYZ | การทำซ้ำ: 15um | ● |
| ความสามารถในการทำซ้ำ: 3um | ○ | |
| ความเร็วในการเคลื่อนที่: 12 มม./วินาที (สูงสุด) | ● | |
| ระยะการขยับ : 50x50x200mm | ● | |
| ขนาดเวที : 150x170mm | ● | |
| รับน้ำหนักได้ : 10กก | ● | |
| Z การควบคุมด้วยมอเตอร์ | ความเร็วโฟกัสอัตโนมัติ 0.3 วินาที (เร็วที่สุด), ปกติ 1-3 วินาที | ● |
| Z ความละเอียด: 0.1um | ● | |
| ความเร็วในการเคลื่อนที่: 20 มม./วินาที (สูงสุด) | ● | |
| ระยะการเคลื่อนที่: 20 มม | ● | |
| กล้องไมโคร | กล้องดิจิตอล 9MPA: 9.0M USB3.0 GS Shutter Digital Camera,1 CMOS, C-Mount, FPS 34@4096x2160, 60@2048x1080, G Sensitivity Dark Signal 1146m with 1/30s | ● |
| เวทีรอบ | หมุนได้ 360° ปรับมุมเอียงได้ 30° | ○ |
| กล้องมาร์โค | ดูฟิลด์สูงสุด 70 มม. * 90 มม. ความละเอียด 0.2 มม | ○ |
| คอมพิวเตอร์ | Dell Xeon W-2265 12 คอร์ 3.5GHz, 128G+1TNVMe 4T, RTX4000-8G, 27"4K, | ● |
Dell i5 64G 256G+1T, กราฟิก 2G, 27" 4K, ซอฟต์แวร์ที่ติดตั้งล่วงหน้า | ○ | |
| ซอฟต์แวร์ | 3D เพิ่ม 3D Scan สำหรับ XYZ Stage+Computer | ● |
| 2D, Plane Scan, สำหรับ XY หรือ XYZ Stage + คอมพิวเตอร์ | ○ | |
| 2DF เพิ่มการสแกนฟิวชั่นขึ้น / ลงสำหรับ XYZ Stage + คอมพิวเตอร์ | ○ | |
| รูปแบบภาพ | เอาท์พุต: JPEG, TIFF | ● |
เครื่องยนต์ | สเต็ปปิ้งมอเตอร์ XYZ, สเต็ปปิ้งมอเตอร์ 2 เฟส, โมดูลความแม่นยำสูง, วัสดุอลูมิเนียมอัลลอยด์, พื้นผิวอะโนไดซ์, ป้องกันการกัดกร่อนและทนต่อการขีดข่วน | ● |
หมายเหตุ: ● หมายถึงมาตรฐาน ○ หมายถึงทางเลือก
ซอฟต์แวร์สแกนกล้องจุลทรรศน์อัตโนมัติเต็มรูปแบบ
2D 2DB
มอเตอร์ X/Y มอเตอร์ X/Y/Z
การสแกนระนาบ 2 มิติ การสแกนเอียง 2 มิติ
2ดีเอฟ3D
มอเตอร์ X/Y/Z มอเตอร์ X/Y/Z
การสแกนฟิวชั่น 2 มิติ การสแกน 3 มิติ
