รายละเอียดสินค้า:
|
| สี: | สีขาว | การปรับแต่ง: | OEM, ODM |
|---|---|---|---|
| การบรรจุหีบห่อ: | 1 ชิ้น / กล่อง | การรับประกัน: | 1 ปี |
| เวลานำ: | 40 วันทำงาน | สามารถในการผลิต: | 10 ชิ้น/เดือน |
| ปณิธาน: | 15nm, 20nm | กำลังขยาย: | 60,000X |
| แรงดันไฟเร่ง: | 5kV ถึง 30kV | การตรวจจับสัญญาณ: | (SEI) -ภาพอิเล็กตรอนรอง |
| ปืนอิเล็กตรอน: | ประเภทไส้ ตลับไส้หลอดทังสเตน Pre Centered | ขนาดตัวอย่างสูงสุด: | เส้นผ่านศูนย์กลาง 70 มม. สูง 30 มม. |
| รูปแบบภาพ: | BMP, JPEG, PNG,TIFF | ระบบสูญญากาศ: | โหมดสุญญากาศสูง |
| แสงสูง: | กล้องจุลทรรศน์อิเล็กตรอนแบบส่องกราดความละเอียด 15nm,กล้องจุลทรรศน์อิเล็กตรอนแบบสแกน 60000X,กล้องจุลทรรศน์อิเล็กตรอนแบบ EDS 20nm |
||
กำลังขยายสูงสุด 60,000X Scanning Electron Microscope ความละเอียด 15nm พร้อมตัวเลือก EDS
ในฐานะที่เป็นเดสก์ท็อป SEM พื้นฐาน ซีรีส์ M22001 สามารถตอบสนองความต้องการในการทดลองขั้นพื้นฐานของผู้ใช้ส่วนใหญ่ได้ติดตั้งเครื่องตรวจจับ SE (อิเล็กตรอนทุติยภูมิ) และเครื่องตรวจจับ BSE (อิเล็กตรอนแบบกระจัดกระจาย)แพลตฟอร์มโหลดสามารถกำหนดค่าได้ด้วยสามแกน (X, Y, R)แพลตฟอร์มแบบแมนนวลยังสามารถอัพเกรดเป็นแพลตฟอร์มอัตโนมัติห้าแกน (X, Y, R, Z, T)เครื่องวิเคราะห์สเปกตรัม EDS สามารถกำหนดค่าได้ในชุดผลิตภัณฑ์ทั้งหมดผลิตภัณฑ์มีการกำหนดค่าต่อไปนี้:
พิเศษ:
- กำลังขยายสูงสุด 60,000X
- การตรวจจับสัญญาณ: SE Detector + BSE Detector
- แรงดันไฟฟ้าเร่ง: 5kV ถึง 30KV ความละเอียดของภาพสูง
- EDS เป็นทางเลือกสำหรับการวิเคราะห์ส่วนประกอบ
- ระบบสูญญากาศสูง
- การกำหนดค่า Tilt Stage (0 ~ 45 °) (อุปกรณ์เสริม)
| สิ่งของ | ข้อมูลจำเพาะ | M22001 | |
| ปณิธาน | 15nm (30kV, ภาพ SE) | ● | |
| 20nm (30kV, ภาพ BSE) | ● | ||
| กำลังขยาย | 30x~60,000x | ● | |
| แรงดันไฟเร่ง | 5kV ถึง 30kV (5kV/10kV/15kV/20kV/30kV-5 ขั้น) | ● | |
|
การตรวจจับสัญญาณ
|
(SEI) -ภาพอิเล็กตรอนรอง | ● | |
| (BSEI) - อิมเมจอิเล็กตรอนที่กระเจิงกลับ | ○ | ||
| * เครื่องตรวจจับหลายตัว (SEI+BSEI) | ○ | ||
| โหมดสังเกตการณ์ | โหมดมาตรฐาน | ● | |
| โหมดลดการชาร์จ | ● | ||
| ปืนอิเล็กตรอน | ประเภทไส้ ตลับไส้หลอดทังสเตน Pre Centered | ● | |
| ระบบแรงดันอคติ โหมดอัตโนมัติ | ● | ||
| การจัดตำแหน่งปืนอิเล็กตรอน โหมดแมนนวล | ● | ||
| ระบบเลนส์ | เลนส์โฟกัส, เลนส์คอนเดนเซอร์แม่เหล็กไฟฟ้า 2 ระดับ | ● | |
| เลนส์ใกล้วัตถุ เลนส์ใกล้วัตถุแม่เหล็กไฟฟ้า 1 ขั้นตอน | ● | ||
| ประเภทตัวตรวจจับ SE Detector/ BSE Detector | ● | ||
| ระบบเวที |
อัตโนมัติหรือด้วยตนเอง Stage Traverse, ระบบ 3 แกน, X, แกน Y : 35 มม. / แกน R: 360° |
● | |
| เลื่อนภาพ | เลื่อนภาพ X, Y เลื่อนภาพ (±150um) | ● | |
| ขนาดตัวอย่างสูงสุด | เส้นผ่านศูนย์กลาง 70 มม. สูง 30 มม. | ● | |
| ระบบสแกนภาพ | Fast Scan: 320x240 (เวลาสแกน: 0.1 วินาที) | ● | |
| สแกนช้า: 640x480 (เวลาสแกน: 3 วินาที) | ● | ||
| โหมดภาพถ่าย 1: 1280x960 | ● | ||
| โหมดภาพถ่าย 2: 2560x1920 | ● | ||
| โหมดภาพถ่าย 3: 5120x3840 | ● | ||
| รูปแบบภาพ | BMP, JPEG, PNG,TIFF | ● | |
| การแสดงข้อมูล | กำลังขยาย, ประเภทเครื่องตรวจจับ, แรงดันไฟฟ้าเร่ง, โหมดสูญญากาศ, โลโก้ (ข้อความ), วันที่และเวลา, เครื่องหมายข้อความ, แถบมาตราส่วน | ● | |
| ระบบสูญญากาศ |
โหมดมัลติอัตโนมัติเต็มรูปแบบ, สูญญากาศสูง ปั๊มโรตารี่/100ลิตร/นาที ปั๊มโมเลกุลเทอร์โบ/ 70 ลิตร/วินาที เวลาปั๊มลง: น้อยกว่า 3 นาที |
● | |
| ระบบหน่วยควบคุม |
เมาส์ คีย์บอร์ด พีซี |
● | |
| ฟังก์ชั่นซอฟต์แวร์ |
ไฟล์รูปภาพ เปิด แก้ไข บันทึกฟังก์ชัน ความยาว พื้นที่ วัดมุม การเริ่มต้นพารามิเตอร์, การแปลงโหมดการจับภาพผู้วิเศษ), คลังข้อมูล, การตั้งค่า (EDS) |
● | |
| ปริมาณ | ยูนิตหลัก-460(W)×600(D)× 950(H)mm……1set ปั๊มสุญญากาศภายนอก-400(W)×160(D)×340(H)mm …1set |
● | |
| น้ำหนัก | 99กก. | ● | |
| สภาพแวดล้อมของอุปกรณ์ |
อุณหภูมิ: 15 ℃ ~ 30 ℃ แหล่งพลังงาน: เฟสเดียว 200 ~ 240V AC, 1KW, 50/60Hz |
● | |
|
แพ็คเกจอุปกรณ์เสริม: |
|||
| ไส้หลอดทังสเตนพรีเซ็นเตอร์ | 5 ชิ้น/กล่อง | ● | |
|
เวทีตัวอย่าง
|
เส้นผ่านศูนย์กลาง 15 มม.(10 ชิ้น) | ● | |
| เส้นผ่านศูนย์กลาง 25 มม.(10 ชิ้น) | ● | ||
| เอียง 45 องศา 15 มม. (5 ชิ้น) | ● | ||
| เอียง 15 มม. 90° (5 ชิ้น) | ● | ||
| ต้นแบบมาตรฐานความสูง | 1ea | ● | |
| ประแจอัลเลน | 1 ชุด | ● | |
| ซีดีซอฟต์แวร์ SEM | 1ea | ● | |
| เทปนำไฟฟ้าคาร์บอน | 1ม้วน | ● | |
| กรรไกร | 1ea | ● | |
| แหนบ | 1ea | ● | |
| กล่องเครื่องมือ | 1ea | ● | |
หมายเหตุ: ● หมายถึงมาตรฐาน ○ หมายถึงตัวเลือก
ผลการทดสอบตัวอย่าง
เราทำการทดสอบภาคปฏิบัติโดยใช้สกรูที่ชำรุดซึ่งถูกทิ้งในห้องปฏิบัติการเพื่อเป็นตัวอย่างรูปภาพมีดังนี้:
สกรู, ×47, 30 kV, SE, สุญญากาศสูง
×100, 10kV, SE, สุญญากาศสูง
×100, 10kV, SE, สุญญากาศสูง

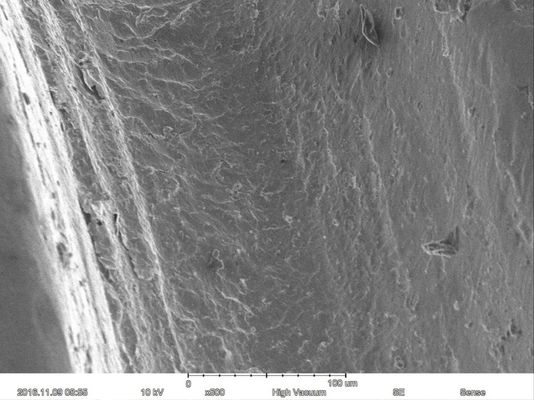

×500, 10kV, SE, สุญญากาศสูง
×500, 10kV, SE, สุญญากาศสูง
×1000, 10kV, SE, สุญญากาศสูง
รูปภาพอื่นๆ:
เซรามิก ×5000 วัสดุแบตเตอรี่ ×10K
แพลงก์ตอนพืช ×8000 ผงไข่มุก ×1000
