รายละเอียดสินค้า:
|
| สี: | สีขาว | การปรับแต่ง: | โออีเอ็ม, โอเอ็มเอ็ม |
|---|---|---|---|
| การบรรจุ: | 1 ชิ้น / กล่อง | การรับประกัน: | 1 ปี |
| หลอดดูด: | กล้องสองตา | ทฤษฎี: | กล้องจุลทรรศน์โลหการ |
| ระบบแสง: | ระบบออพติคอลการแก้ไขความคลาดเคลื่อนของสีแบบอินฟินิตี้ | ช่องมองภาพ: | กำหนดเอง |
| ศีรษะ: | หัว Trinocular แบบบานพับ | วัตถุประสงค์: | วัตถุประสงค์ทางโลหะวิทยากึ่งอะโพโครมาติก |
| ไมโครมิเตอร์: | ไมโครมิเตอร์ความแม่นยำสูง ค่าสเกล 0.01mm | เวที: | มีให้เลือกสองขนาด |
| เน้น: | กล้องจุลทรรศน์โลหการออปติคัล 400X แบบบานพับ,ODM Phidix กล้องจุลทรรศน์โลหการออปติคอล,วัตถุประสงค์กล้องจุลทรรศน์ 0.01 มม. 400x |
||

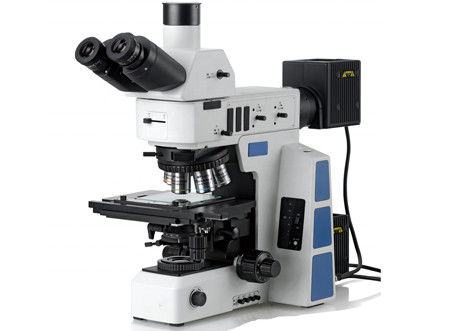

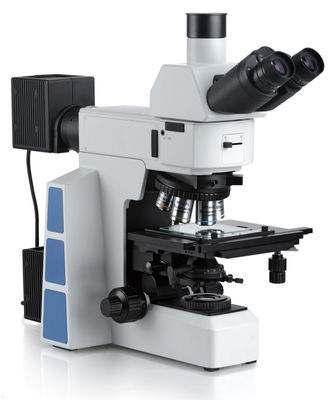

กล้องจุลทรรศน์โลหะวิทยาแบบพกพาโพลาไรซ์ 400X สำหรับการวิเคราะห์องค์ประกอบ
M10103 400X กล้องจุลทรรศน์โพลาไรซ์ Trinocular แบบพกพาสำหรับการวิเคราะห์องค์ประกอบโลหะวิทยาส่วนใหญ่หมายถึงสาขาของวัสดุศาสตร์ที่ใช้กล้องจุลทรรศน์แบบใช้แสง (โลหะวิทยา) และกล้องจุลทรรศน์แบบสเตอริโอในการวิเคราะห์ ศึกษา และกำหนดลักษณะของโครงสร้างจุลภาค โครงสร้างพลังงานต่ำ และโครงสร้างที่แตกหักของวัสดุซึ่งจะรวมถึงการถ่ายภาพและการวิเคราะห์เชิงคุณภาพของโครงสร้างจุลภาคของวัสดุการแสดงลักษณะเชิงปริมาณยังรวมถึงการเตรียมตัวอย่างที่จำเป็นและวิธีการสุ่มตัวอย่างโดยส่วนใหญ่จะสะท้อนและแสดงลักษณะของเฟสและโครงสร้างของวัสดุ เม็ดคริสตัล (รวมถึงผลึกย่อยที่เป็นไปได้) จำนวน สัณฐานวิทยา ขนาด การกระจาย การวางแนว และการจัดเรียงเชิงพื้นที่ของการรวมที่ไม่ใช่โลหะ และแม้แต่ข้อบกพร่องของผลึกบางอย่าง (เช่น ความคลาดเคลื่อน).
คุณสมบัติ:
- ใช้ระบบออพติคอลการแก้ไขสีสองเท่าแบบอินฟินิตี้และการปรับปรุงคอนทราสต์ (ICCS) ที่ดีที่สุดในโลกเพื่อให้ภาพที่คมชัดที่สุดแก่ผู้ใช้
- การใช้ส่วนบน 5 ชนิด ส่วนล่าง 3 ชนิด และการผสมกันของคอลัมน์ 2 คอลัมน์ ทำให้สามารถรวมกันได้ตามอำเภอใจและยืดหยุ่นตามความต้องการในการตรวจจับวัสดุและต้นทุนทางเศรษฐกิจของคุณ ซึ่งสามารถวิเคราะห์วัสดุโปร่งใส วัสดุทึบแสง และวัสดุเรืองแสงได้ในขณะเดียวกันก็มีพื้นที่อัปเกรดที่แข็งแกร่งเพื่อให้มั่นใจถึงความต้องการในการทดสอบในอนาคตของคุณ
- ความสูงของโมเดลที่ใหญ่ที่สุดในอุตสาหกรรมสามารถสูงถึง 380 มม. ทำให้คุณมีพื้นที่ปฏิบัติการที่ไม่ธรรมดา
- ความยืดหยุ่นใกล้เคียงกับผู้ใช้ ไม่จำเป็นต้องมีบุคลากรมืออาชีพในการอัพเกรดชิ้นส่วนของอุปกรณ์ และผู้ใช้สามารถดำเนินการได้ด้วยตัวเอง

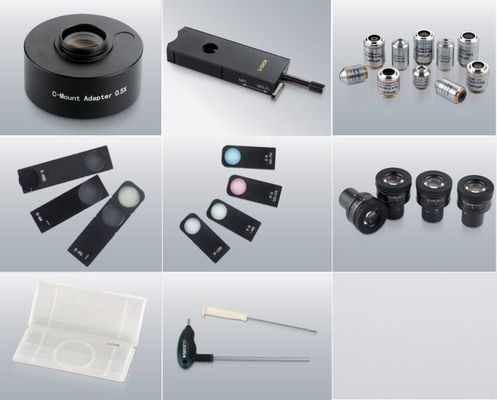

| รายการ | ข้อมูลจำเพาะ | M10103A | M10103B |
| ระบบแสง | ระบบออปติคัลแก้ไขสีแบบอินฟินิตี้ | ● | ● |
| การสังเกต | ฟิลด์สว่าง / ฟิลด์มืด / โพลาไรซ์ / DIC | ● | ● |
| ช่องมองภาพ | ช่องมองภาพระยะกว้าง eyepoint สูง PL10X25mm, ปรับแก้สายตาได้ | ● | ● |
| ช่องมองภาพมุมกว้างแบบ high eyepoint PL10X25mm พร้อมเส้นเล็ง ปรับแก้สายตาได้ | ○ | ○ | |
| หัวดู | ภาพเอียง 30° ตั้งตรง หัวเจเมลสามตาระยะอินฟินิตี้ที่มีระยะห่างระหว่างรูม่านตา 50-76 มม. อัตราส่วนการแยก 100:0 หรือ 0:100 | ● | ● |
| ภาพเอียง 30° กลับด้าน หัว Trinocular Gemel แบบอินฟินิตี้ ระยะห่างระหว่างรูม่านตา: 50mm~76mm;อัตราส่วนการแยก R:T=100:0 หรือ 20:80 หรือ 0:100 | ○ | ○ | |
| ปรับได้ 5-35°, ตั้งภาพ, หัวโกนสามตาแบบอินฟินิตี้, ระยะห่างระหว่างรูม่านตา: 50 มม. ~ 76 มม.อัตราส่วนการแยก R:T=100:0 หรือ 0:100 | ○ | ○ | |
| วัตถุประสงค์ | BD วัตถุประสงค์ทางโลหะวิทยากึ่งสันโดษ 5X/0.15, WD=13.5 มม. | ● | ● |
| BD วัตถุประสงค์ทางโลหการกึ่งสันโดษ 10X/0.30, WD=9 มม. | ● | ● | |
| BD วัตถุประสงค์ทางโลหะวิทยากึ่งสันทราย 20X/0.50, WD=2.5 มม. | ● | ● | |
| BD วัตถุประสงค์ทางโลหะวิทยากึ่งสันทราย 50X/0.80, WD=1.0 มม. | ● | ● | |
| BD วัตถุประสงค์ทางโลหะวิทยากึ่งสันโดษ 100X/0.90, WD=1.0 มม. | ● | ● | |
| BD วัตถุกึ่งโลหการกึ่งสันโดษ 20X/0.40, LWD=8.5 มม. | ○ | ○ | |
| วัตถุกึ่งโลหการกึ่งอะโพโครมาติกฟิลด์สว่าง 5X/0.15, WD=19.5 มม. | ○ | ○ | |
| วัตถุกึ่งโลหการกึ่งอะโพโครมาติกฟิลด์สว่าง 10X/0.30, WD=10.9 มม. | ○ | ○ | |
| วัตถุกึ่งโลหการกึ่งอะโพโครมาติกแบบสนามสว่าง 20X/0.50, WD=3.20 มม. | ○ | ○ | |
| วัตถุกึ่งโลหการกึ่งอะโพโครมาติกแบบสนามสว่าง 50X/0.80, WD=1.20 มม. | ○ | ○ | |
| วัตถุกึ่งโลหการกึ่งอะโพโครมาติกแบบสนามสว่าง 100X/0.90, WD=1.0 มม. | ○ | ○ | |
| วัตถุประสงค์กึ่งสันหลังพร้อมวงแหวนแก้ไข 50X/0.70, WD=2.3~2.9 มม. | ○ | ○ | |
| ไฟล์แนบ DIC | สมัครเพื่อวัตถุประสงค์ BD | ○ | ○ |
| ผ้าปิดจมูก | BD sextuple จมูก (พร้อมช่อง DIC) | ● | ● |
| BD quintuple จมูก (พร้อมช่อง DIC) | ○ | ○ | |
| ช่องใส่จมูกแบบแยกช่องสว่าง (พร้อมช่อง DIC) | ○ | ○ | |
| ช่องจมูกช่องจมูกสว่าง (พร้อมช่อง DIC) | ○ | ○ | |
| กรอบ | ตัวสะท้อน/ตัวส่ง, โคแอกเซียลตำแหน่งต่ำและการปรับแบบละเอียด, ระยะการปรับแบบหยาบ: 25 มม.;ความละเอียด : 0.001mm.ด้วยการหยุดการปรับหยาบและการปรับความหนาแน่นหม้อแปลงแรงดันไฟฟ้ากว้าง 100-240V ในตัวเอาต์พุตกำลังสองทางปรับความเข้มด้วยชุดดิจิตอลและรีเซ็ตสวิตช์สำหรับการสะท้อนและการส่งสัญญาณ ตัวกรองการส่งในตัว LBD/ND6/ND25) | ● | |
| ตัวเครื่องสะท้อนแสง, ตำแหน่งโคแอกเซียลตำแหน่งต่ำและการปรับแบบละเอียด, ระยะการปรับแบบหยาบ: 25mm;ความละเอียด : 0.001mm.ด้วยการหยุดการปรับหยาบและการปรับความหนาแน่นหม้อแปลงแรงดันไฟฟ้ากว้าง 100-240V ในตัวปรับความเข้มได้ด้วยการตั้งค่าและรีเซ็ตแบบดิจิตอล | ● | ||
| ตัวสะท้อนแสง | ไฟสะท้อนแสง BD พร้อมไดอะแฟรมช่องรับแสงและไดอะแฟรมรูรับแสง ตรงกลางปรับได้มีช่องใส่ฟิลเตอร์และช่องใส่โพลาไรซ์มีสวิตช์สำหรับฟิลด์สว่างและมืด | ● | ● |
| กรอง | ตัวกรองสัญญาณรบกวน เป็นธรรมชาติ สำหรับแสงสะท้อน | ● | ● |
| ตัวกรองสัญญาณรบกวน blue≤480nm สำหรับแสงสะท้อน | ○ | ○ | |
| ตัวกรองสัญญาณรบกวน สีเขียว: 520nm-570nm สำหรับแสงสะท้อน | ○ | ○ | |
| ตัวกรองสัญญาณรบกวน สีแดง: 630nm-750nm สำหรับแสงสะท้อน | ○ | ○ | |
| บ้านโคมไฟ | ท่อหลอดฮาโลเจน 12V100W พรีเซ็ตตรงกลาง | ● | ● |
| หลอดฮาโลเจน 12V/100W | ● | ● | |
| เวที | แท่นกลไกสามชั้น 4 นิ้วพร้อมแผ่นกระจก (สำหรับรุ่น RT) / แผ่นโลหะ (สำหรับรุ่น R) ระยะการเคลื่อนที่: 102 มม.(Y)*105 มม.(X) | ● | ● |
| โต๊ะทำงานแบบหมุน | ใช้กับเวเฟอร์ 2"/3"/4" | ● | ● |
| คอนเดนเซอร์ | คอนเดนเซอร์ไม่มีสีชนิดสวิงออก (NA0.9) | ● | |
| โพลาไรเซอร์ | โพลาไรเซอร์คงที่ | ● | ● |
| เครื่องวิเคราะห์ | เครื่องวิเคราะห์ที่สามารถวัดค่าได้ 360° | ● | ● |
| เครื่องวิเคราะห์คงที่ | ○ | ○ | |
| โฟกัส C-เมาท์ | 1X โฟกัส C-mount | ● | ● |
| 0.35X โฟกัส C-เมาท์ | ○ | ○ | |
| 0.5X โฟกัส C-เมาท์ | ○ | ○ | |
| 0.65X โฟกัส C-เมาท์ | ○ | ○ | |
| สเตจไมโครมิเตอร์ | ไมโครมิเตอร์ระยะความแม่นยำสูง (0.01 มม.) | ○ | ○ |
| อัลเลน คีย์ | Type4 | ● | ● |
| Type5 | ● | ● | |
| บรรจุภัณฑ์ | ฟองน้ำ + กล่องด้านใน + กล่อง (สำหรับแพ็คเดี่ยว) | ● | ● |
หมายเหตุ: ● หมายถึงมาตรฐาน ○ หมายถึงทางเลือก
ยึดมั่นในปรัชญาของการสำรวจอย่างต่อเนื่องและการก้าวข้ามตัวเอง กล้องจุลทรรศน์โลหะวิทยา M10103 รุ่นใหม่สำหรับการวิจัยพร้อมการออกแบบรูปลักษณ์และฟังก์ชั่นที่บุกเบิกมากมาย ถือกำเนิดขึ้นเพื่อมอบโซลูชันการตรวจจับที่สมบูรณ์แบบและพัฒนารูปแบบใหม่ของเขตข้อมูลอุตสาหกรรม
หัวดูที่มีอัตราส่วนการแยกหลายส่วน
หัวดู M10103 ได้รับการออกแบบหลายตัวเลือกสำหรับอัตราส่วนการแยกด้วยระบบการถ่ายภาพด้วยลำแสงกว้าง ทำให้มีขอบเขตการมองเห็นกว้างพิเศษ 26.5 มม.หัว Trinocular ที่มีภาพตั้งตรง อัตราส่วนการแยก Binocular:Trinocular= 100:0 หรือ 0:100ทิศทางการเคลื่อนที่ของตัวอย่างเหมือนกับที่สังเกตหัว Trinocular ที่มีภาพกลับหัว, อัตราส่วนการแยกกล้องสองตา: Trinocular=100:0 หรือ 20:80 หรือ 0:100ยกเว้นการรวมแสง 100% ไปที่ท่อยางตาหรือท่อกล้อง มีตัวเลือกอื่นที่มีแสง 20% ไปที่ท่อยางตาและ 80% ไปที่ท่อกล้อง เพื่อให้สามารถสังเกตเลนส์ตาและเอาต์พุตภาพได้ในเวลาเดียวกัน
ระบบโพลาไรซ์
โพลาไรเซอร์และตัววิเคราะห์ในระบบโพลาไรซ์ช่วยลดแสงหลงทางในการตรวจจับเซมิคอนดักเตอร์และ PCB ทำให้ได้ภาพที่มีรายละเอียดชัดเจนมีตัววิเคราะห์แบบคงที่และตัววิเคราะห์แบบหมุนได้สำหรับตัวเลือกสามารถสังเกตตัวอย่างได้ในมุมโพลาไรซ์ที่แตกต่างกันด้วย 360.เครื่องวิเคราะห์แบบหมุนได้นอกจากนี้ ระบบโพลาไรเซชันนี้สามารถอัปเกรดเป็นระบบความเปรียบต่างการรบกวนแบบดิฟเฟอเรนเชียลของ Nomarski ได้หลังจากติดตั้งอุปกรณ์ต่อพ่วง DIC ที่พัฒนาขึ้นใหม่
Nomarski ระบบคอนทราสต์การแทรกสอดเชิงอนุพันธ์
ความไม่ชัดเจนบนพื้นผิวซึ่งไม่สามารถพบได้ในพื้นที่สว่าง สามารถตรวจจับได้โดยใช้ไฟล์แนบ U-DICR เพื่อสร้างพื้นหลังที่มีคอนทราสต์สูงใช้กันอย่างแพร่หลายในการทดสอบอนุภาคนำไฟฟ้าของ LCD รอยขีดข่วนบนพื้นผิวของดิสก์ที่มีความแม่นยำ

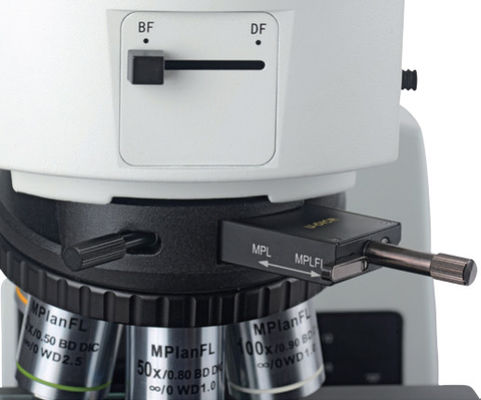

การเชื่อมโยงระหว่างตัวกรองความหนาแน่นเป็นกลางและสวิตช์สำหรับ BF & DF
คันโยกด้านหน้าไฟส่องสว่างใช้เพื่อสลับระหว่างช่องสว่างและช่องมืด และทำงานร่วมกับฟิลเตอร์ Neutral Density (ND50)เมื่อคุณเปลี่ยนจาก DF เป็น BF ตัวกรอง ND50 ในตัวจะทำหน้าที่ในการลดความเข้มของแสง วิทยาศาสตร์มากขึ้น และสะดวกสบายมากขึ้น

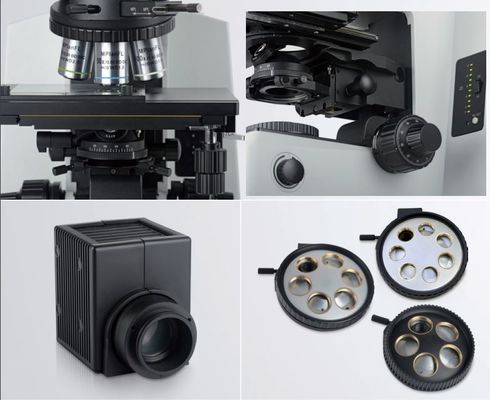

อุปกรณ์เสริมจมูก
มุมรวมระหว่างแกนออปติคอลและแกนหมุนของชิ้นส่วนจมูกหลายอันลดลงเหลือ 15°การปรับปรุงความแม่นยำของการจัดกึ่งกลางและการโฟกัสจะเป็นประโยชน์สามารถรวบรวมวัตถุประสงค์ได้สูงสุดเจ็ดอย่างในเวลาเดียวกันการขยายภาพอย่างต่อเนื่องและเหมาะสมจากต่ำไปสูงสามารถทำได้
การออกแบบตามหลักสรีรศาสตร์
■ ความเข้มสามารถปรับได้อย่างยืดหยุ่นโดยอุปกรณ์ลดแสงซึ่งอยู่ที่ด้านขวาของเฟรมแรงดันไฟฟ้าเปลี่ยนการแสดงผลเป็นดิจิตอลทั้งหมดการปรับความเข้มและการโฟกัสแบบโคแอกเชียลพร้อมกันช่วยเพิ่มประสิทธิภาพในการทำงาน
■ สามารถเปลี่ยนแสงสะท้อนหรือส่องผ่านได้โดยใช้ปุ่มบนจอแสดงผลดิจิตอลลดแสงการใช้ปุ่ม RE-SET เพื่อรักษาความเข้มของแสงไว้ที่ประมาณ 8V (โดยมีเครื่องหมายรูปกล้องบนจอแสดงผลลดแสง) ซึ่งเป็นแรงดันไฟฟ้าที่เหมาะสมที่สุดสำหรับการถ่ายภาพด้วยโฟโตไมโครกราฟี
■ ที่ใส่ตัวกรองในตัว 4 ตัวพร้อมตัวกรองมาตรฐาน 3 ตัว ที่ใส่ตัวกรองเปล่า 1 ตัวสำหรับตัวกรองเสริมฟิลเตอร์ทั้งหมดสามารถเลื่อนออกไปตามทางเดินของแสงได้โดยการดึงคันโยกออก
■ ระบบโฟกัสแบบโคแอกเซียลตำแหน่งต่ำพร้อมการปรับความตึง ช่วงหยาบคือ 25 มม. และความแม่นยำแบบละเอียดคือ 0.001 มม.สามารถวัดความสูงของตัวอย่างขนาดเล็ก เช่น ลูกประสานได้
สเตจพร้อมการปรับทางด้านขวา
เวทีเชิงกลสองชั้น 4 นิ้ว พร้อมอุปกรณ์ล็อคเพื่อจำกัดการเคลื่อนที่ของแกน Yมีการใช้กันอย่างแพร่หลายในการตรวจจับแนวนอนเพื่อหลีกเลี่ยงการพลาดติดแผ่นกระจกได้สำหรับแสงส่องผ่าน
ไฟส่องแบบส่งและแบบสะท้อนแสง
หลอดไฟบ้าน 12V 100W อายุการใช้งานยาวนานพร้อมหลอดฮาโลเจน ให้แสงที่สว่างสม่ำเสมอคอนเดนเซอร์อะโครมาติกชนิดสวิงเอาต์ใหม่ (NA0.9) ช่วยเพิ่มประสิทธิภาพของการส่องสว่างของโคห์เลอร์ด้วยกำลังขยายที่ต่ำกว่า และแก้ไขความคลาดเคลื่อนของสีและทรงกลม
วัตถุประสงค์ทางโลหะวิทยา LWD แบบกึ่งไม่มีสีแบบมืออาชีพ
■ วัตถุประสงค์ BD ได้รับการออกแบบมาสำหรับวัตถุประสงค์ทั้งหมด พร้อมใช้งานสำหรับฟิลด์สว่าง/ฟิลด์มืด/โพลาไรซ์/การสังเกต DICด้วยแสงที่ผ่านเข้ามามาก ประสิทธิภาพของการตรวจสอบตัวอย่างจึงดีขึ้น
■ อย่างเคร่งครัดโดยใช้เลนส์ที่มีการส่งผ่านสูงและเทคโนโลยีการเคลือบขั้นสูง ทำให้ได้สีที่เป็นธรรมชาติของตัวอย่างกลับคืนมา
■ ฝาครอบอะลูมิเนียมช่วยลดน้ำหนัก ป้องกันมลพิษ และยังปรับปรุงการควบคุมของส่วนจมูก
■ การออกแบบกึ่งไร้สีช่วยปรับปรุงคอนทราสต์และความคมชัดของภาพ
■ ระยะการทำงานที่ยาวตรงตามความต้องการของการตรวจจับระดับมืออาชีพ มันถูกนำไปใช้อย่างแพร่หลายในสาขาอุตสาหกรรมทุกประเภท
■ วัตถุประสงค์เหล่านี้สามารถใช้ในการสังเกตการเรืองแสงได้เช่นกัน
■ วัตถุประสงค์ฟิลด์สว่าง LWD มืออาชีพสำหรับตัวเลือก
เลนส์ตาแบบผังสนามกว้างพิเศษจุดสายตาสูง
■ เลนส์ใกล้ตา M10103 ทะลุมุมมองปกติ 22 มม. ได้ถึง 25 มม. และ 26.5 มม. มุมมองที่นุ่มนวลและกว้างกว่ามาก ช่วยปรับปรุงประสิทธิภาพการทำงาน
■ หมุดระบุตำแหน่งบนช่องมองภาพสอดเข้าไปในท่อช่องมองภาพ ยึดช่องมองภาพเพื่อให้โฟกัสได้ง่ายช่วงไดออปเตอร์ที่ปรับได้ใหญ่ขึ้นตั้งแต่ -8 ถึง +5 ตอบสนองความต้องการที่มากขึ้นของผู้ใช้ที่แตกต่างกัน
■ สามารถเปิดยางรองตาขึ้นเพื่อหลีกเลี่ยงแสงเล็ดลอดจากภายนอกผู้สวมแว่นตาควรคว่ำถ้วยลงเพื่อป้องกันทั้งแว่นตาและเลนส์ตา
M10103 พร้อมใช้งานสำหรับการสังเกตการณ์หลายจุด เช่น พื้นที่สว่าง สนามมืด (แสงสะท้อนเท่านั้น) โพลาไรซ์ DIC (แสงสะท้อนเท่านั้น)
M10103 ขนาดกล้องจุลทรรศน์โลหะวิทยาแบบใช้แสง (มม.)
M10103 Series แผนผังทั่วไปของกล้องจุลทรรศน์โลหการ
